Pin koneksi Cdi HONDA

Pin koneksi Cdi di butuhkan agar mengetahui tata letak penempatan jalur kabel soket sepeda motor. Pada umumnya banyak mekanik menyisiasati CDI berbeda di gunakan pada motor yang berbeda karena kendala penjualan spare part sepeda motor yang minim di daerah masing-masingnya. jadi terkadang mekanik merubah tata letak kabel soket mengikuti jalur CDI tersebut, dengan syarat spesifikasi yang sama dengan CDI sebenarnya atau bisa CDI yang tidak sama dengan spesifikasinya tapi pick up magnet harus di ubah berdasarkan jarak pick up yang sama CDI tersebut. Oleh karena itu mari kita liat pin koneksi berikut.

VARIO 110

1. 12 Volt
2. Starter
3. Pulsar
4. Nol
5. Massa tempratur
6. Massa F/S
7. Relay
8. Cooke
9. Nol
10. Koil
11. Nol
12. Nol
13. Nol
14. Tempratur
15. Nol
16. Nol
17. Foot switch
18. Temp Indikator

BLADE/REVO ABSOLUTE

1. Pulsar
2. Nol
3. Massa
4. 12 Volt
5. Koil

BeAT

1. Stater
2. Pulser
3. Nol
4. Nol
5. Switch standart
6. Cooke
7. Relax
8. 12 Volt
9. Massa
10. Koil

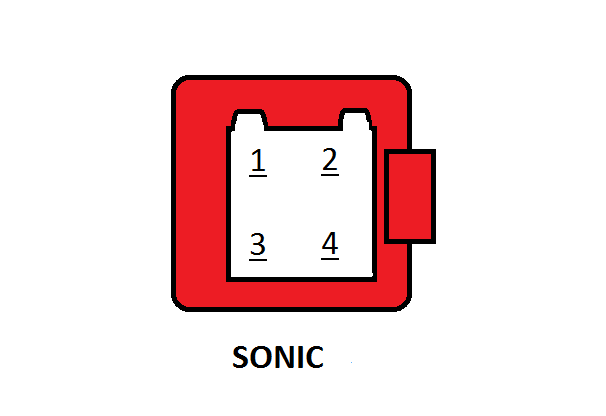

SONIC

1. 12 Volt
2. Pulser
3. Massa
4. Koil

CBR 150

1. 12 Volt
2. Pulser
3. Tachometer
4. Massa
5. Koil

KARISMA 125

1. Koil
2. Massa
3. 12 Volt
4. Pulser

SUPRA SERIES

1. Massa
2. Pulser
3. Kunci Kontak
4. Spul input
5. Koil

TIGER 2000

1. Massa
2. Pulser
3. Koil
4. Massa
5. Spul Input
6. Kunci kontak

MEGA PRO

1. Massa
2. Pulser
3. Koil
4. Nol
5. 12 Volt
6. Nol

Sekarang kita dapat merubah jalur soket sesuai Cdi yang kita gunakan dengan mengetahui pin koneksi sepeda motor yang akan digunakan pada motor yang berbeda dengan mengetahui pin koneksi sepeda motor sebelumnya.
